Desen Teknik
Desen ak fich teknik pwojè a, pataje pou patnè jeni ak konstriksyon yo: plan jeneral sit la sou 12 ekta (29.65 kawo tè), konsep estad 32,000 plas lan ak twati space frame li, ak fèy desen teknik twati estad la.
Milot, Nò, Ayiti
Chif pwojè a
FICHE TEKNIK
Chif sa yo se sa mèt pwojè a bay pou konsep la. Yo la jan li ekri yo, ak inite yo, san awondi ak san konvèti.
- Teren
- FIFA 105m x 68m
- Kapasite
- 32,000 modular
- Twati
- Space frame, double-layer, Q355B hot-dip galvanized, 80% coverage
- Pòte
- 280m long axis, 220m short axis, roof area about 48,400 m2
- Van
- Hurricane resistant 250km/h — Category 5
- Faz konstriksyon
- Phase 1 stadium 32k (about 4,000 tons), Phase 2 auditorium 4k plus hotel (about 1,200 tons)
- Kote
- Milot, Haiti — CIF Cap-Haitien
Desen yo
Twa desen pwojè a
Plan jeneral la, konsep estad la ak fèy desen teknik twati a. Chak desen la ak etikèt li anba l, san anyen ekri sou desen an menm.

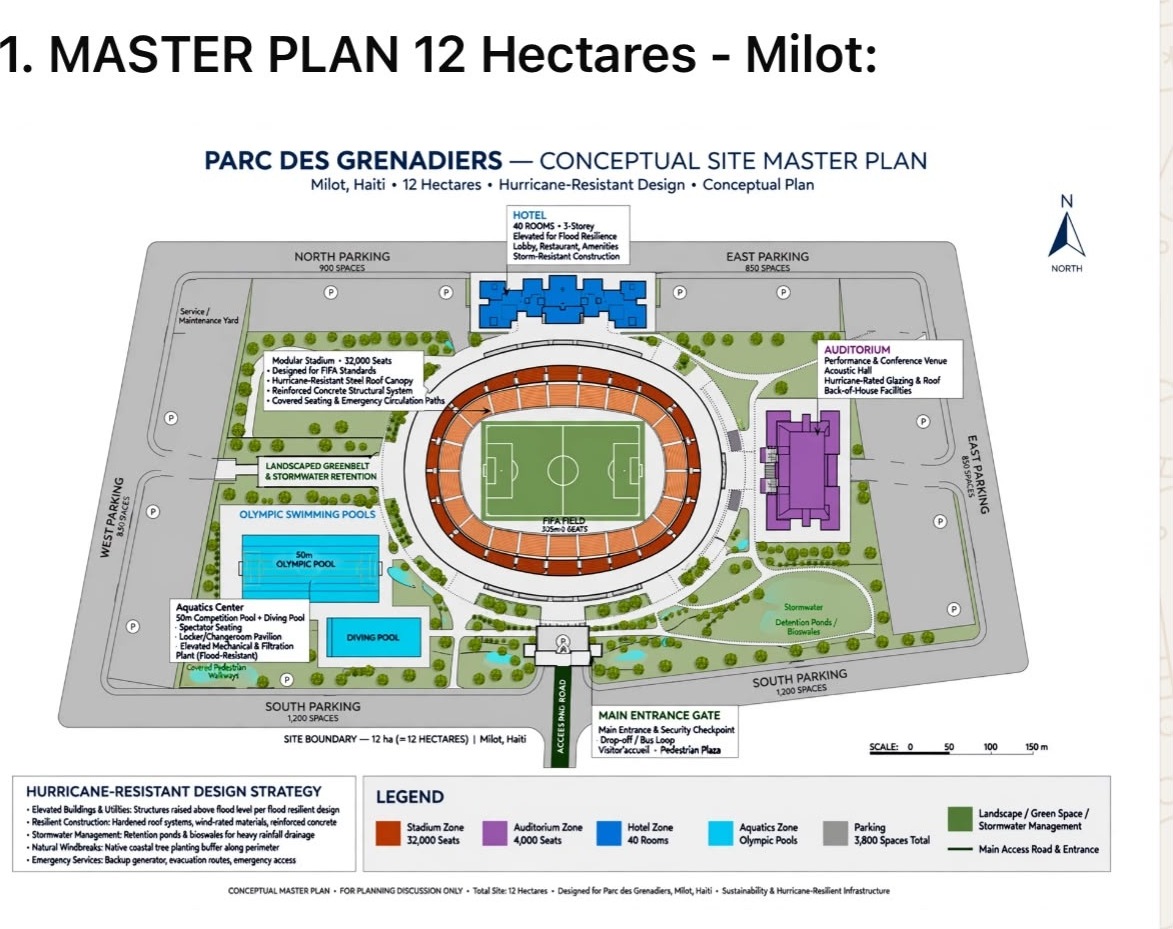

Master Plan - 12 ekta

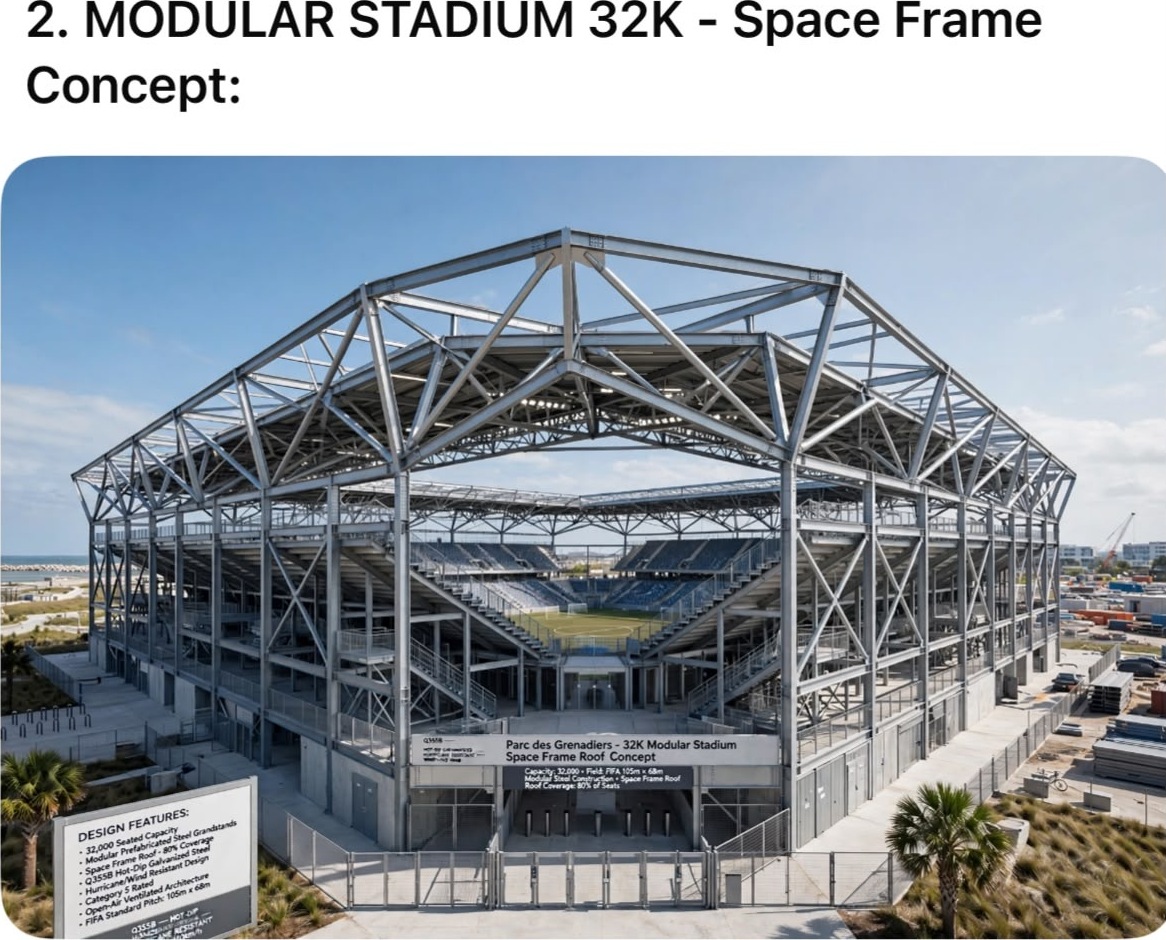

Konsep Estad 32K - Space Frame

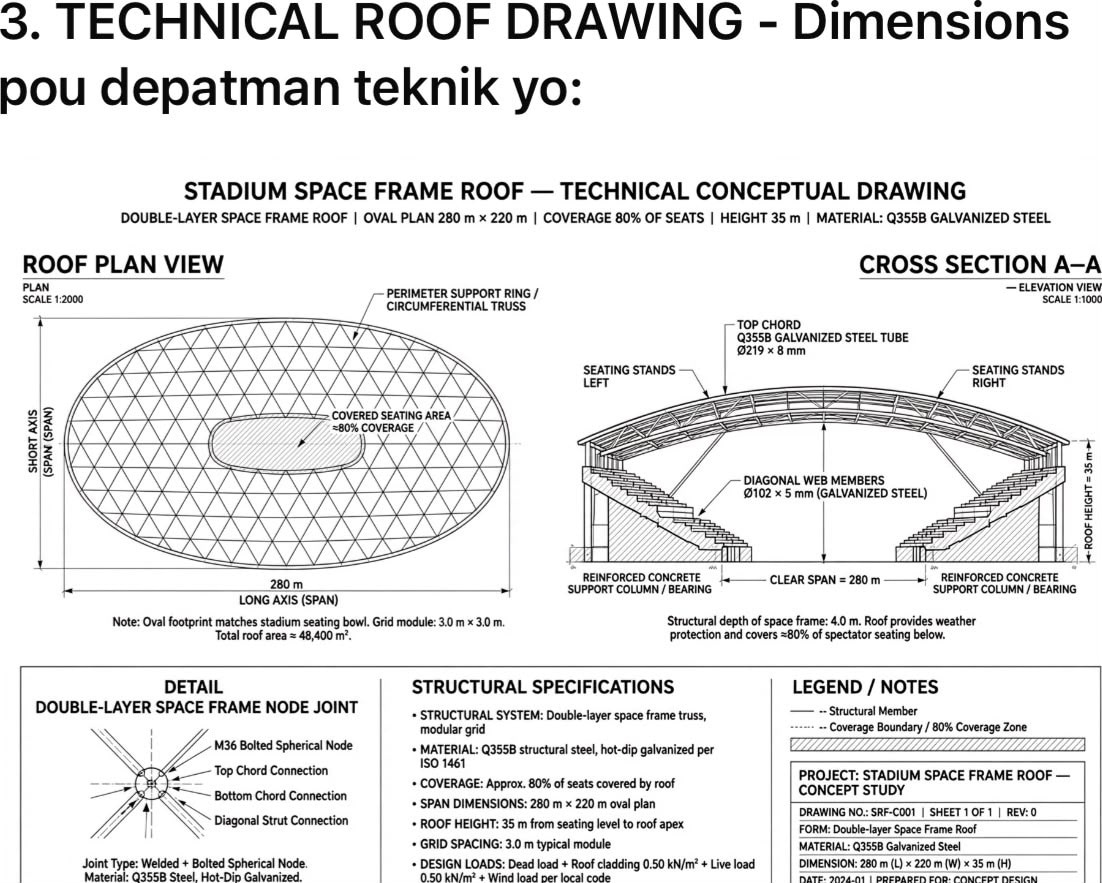

Desen Teknik Twati a
Sa a se desen teknik twati estad la, pataje pou patnè jeni ak konstriksyon yo. Li louvri gwo ase pou yo ka li dimansyon ak nòt estrikti yo.
Yon patnè jeni oswa konstriksyon?
Ekri nou pou dosye teknik la, pou espesifikasyon yo oswa pou yon reyinyon sou sit la nan Milot. Nou reponn tou pou envestisè ki vle konprann pwojè a an detay.
